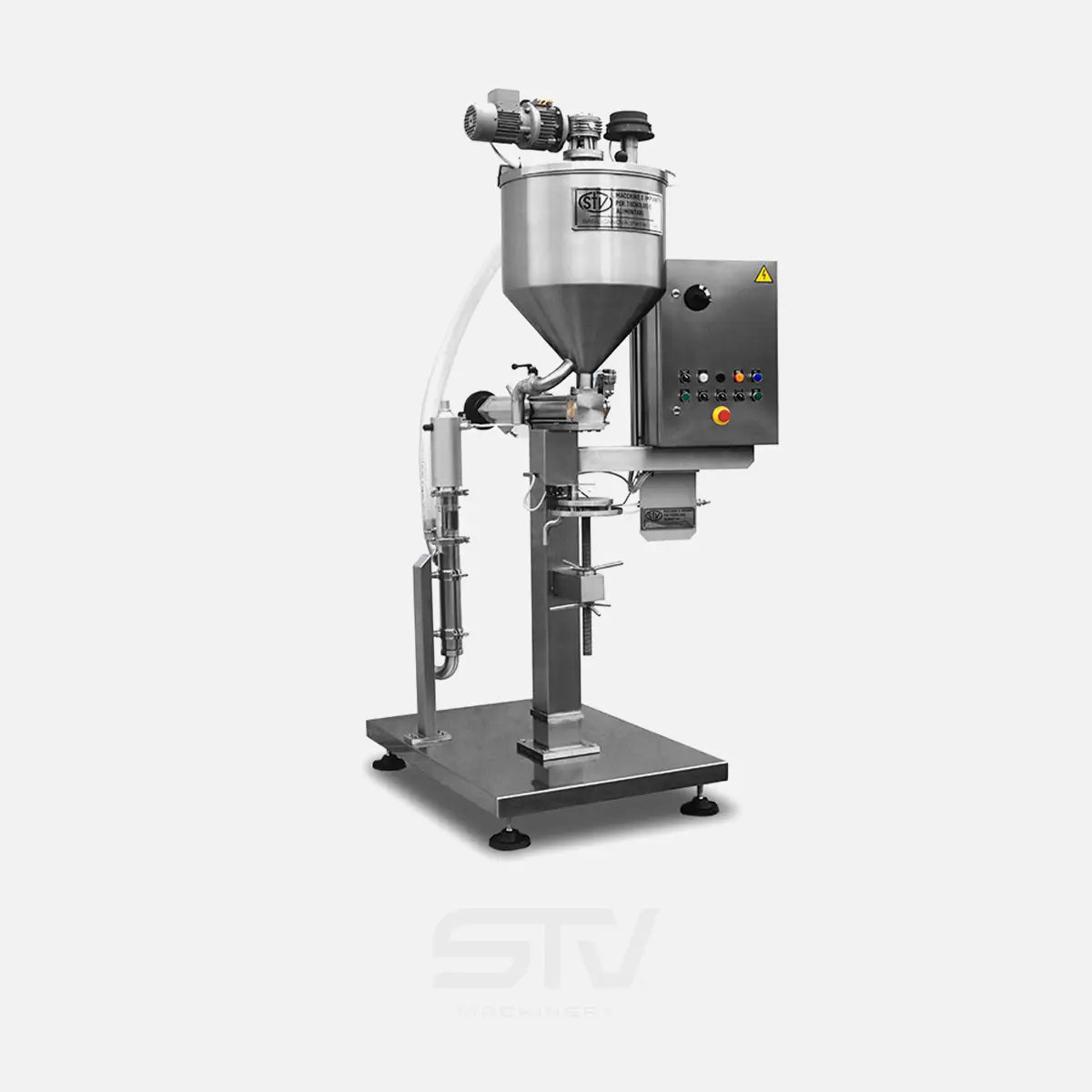

Descrizione del macchinario
Principio di funzionamento
Il cilindro pneumatico a doppio effetto, solidale al pistone dosante con la corsa predeterminata, fa aspirare il prodotto dal serbatoio e lo spinge nel contenitore tramite la valvola deviatrice.
La quantità del prodotto dosato è registrabile da un minimo di 50 cc a un massimo di 1000 cc mediante un volantino speciale.
La macchina è registrabile per lavorare più formati di diverse dimensioni.
Caratteristiche Costruttive
- Basamento in acciaio al carbonio con rivestimento totale in acciaio inox AISI 304.
- Gruppo dosante composto da due cilindri coassiali con relativi pistoni (uno pneumatico e uno per il prodotto) e da una valvola deviatrice.
- Serbatoio del prodotto lucidato a specchio internamente con controllo di livello e dispositivo di arresto macchina per mancanza prodotto.
- Piano di supporto contenitori regolabile in altezza.
- Quadro elettrico di comando in acciaio inox.
- Fabbricazione in acciaio inox AISI 304 eccetto alcuni particolari che sono in materiale diverso idoneo al loro funzionamento.
Su richiesta e a seconda della tipologia di prodotto, la macchina può essere dotata di agitatore e pompa pneumatica.
Dati Tecnici
| Potenzialità | 200/250 contenitori/ora circa da 314 ml (variabile secondo l'abilità dell'operatore, la dimensione del contenitore e il tipo di prodotto) |
| Potenza installata | kW 0,25 |
| Lunghezza | 1.150 mm |
| Larghezza | 800 mm |
