Principio di funzionamento

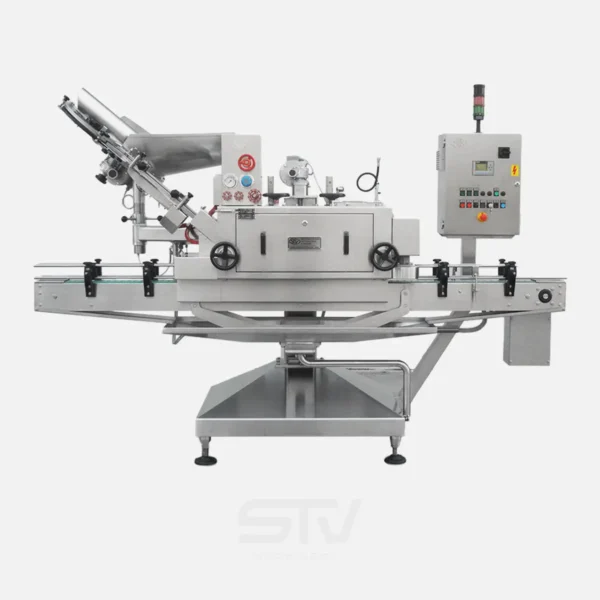

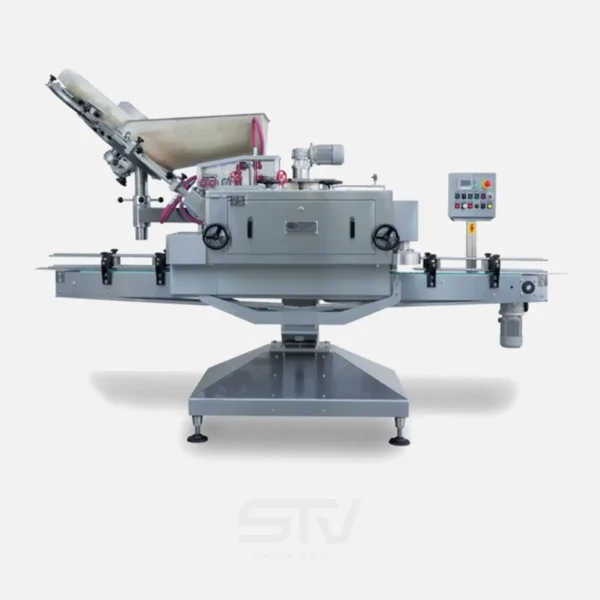

Macchina automatica per chiudere contenitori in vetro (vasi e bottiglie) con CAPSULE TWIST-OFF.
Caratteristiche costruttive
Basamento con piastra di supporto in acciaio al carbonio, struttura e rivestimento totale con portello d’ispezione in acciaio inox AISI 304, piedi di appoggio regolabili in altezza.
Nastro trasportatore con catena table-top inox montata su profilati antifrizione e dotata di barriere laterali regolabili.
Cinghie laterali di trascinamento e stabilità contenitori.
Gruppo di sganciamento capsula e pre-avvitamento.
Gruppo di distribuzione vapore tra capsula e contenitore nella zona di sganciamento per ammorbidire la guarnizione ed espellere l’aria nello spazio di testa, favorendo la formazione del vuoto nel contenitore dopo la chiusura.
Gruppo di chiusura con cinghie piane a velocità differenziata.
Il gruppo di sganciamento capsule ed il gruppo di avvitamento sono regolabili indipendentemente uno dall'altro, anche rispetto alle cinghie di trascinamento, mediante volantini, con assoluta semplicità e rapidità.
Motorizzazione centralizzata a velocità variabile tramite inverter.
Sistema di sollevamento della testata mediante gruppo elettromeccanico che permette la regolazione in altezza della testata in funzione dei contenitori con dispositivi di sicurezza di minimo e di massima.
Nastro trasportatore con catena table-top inox montata su profilati antifrizione e dotata di barriere laterali regolabili.
Cinghie laterali di trascinamento e stabilità contenitori.
Gruppo di sganciamento capsula e pre-avvitamento.
Gruppo di distribuzione vapore tra capsula e contenitore nella zona di sganciamento per ammorbidire la guarnizione ed espellere l’aria nello spazio di testa, favorendo la formazione del vuoto nel contenitore dopo la chiusura.
Gruppo di chiusura con cinghie piane a velocità differenziata.
Il gruppo di sganciamento capsule ed il gruppo di avvitamento sono regolabili indipendentemente uno dall'altro, anche rispetto alle cinghie di trascinamento, mediante volantini, con assoluta semplicità e rapidità.
Motorizzazione centralizzata a velocità variabile tramite inverter.
Sistema di sollevamento della testata mediante gruppo elettromeccanico che permette la regolazione in altezza della testata in funzione dei contenitori con dispositivi di sicurezza di minimo e di massima.
ALIMENTATORE MAGNETICO PER CAPSULE TWIST-OFF composto da : basamento e tramoggia in acciaio inox AISI 304, elevatore magnetico verticale con nastro in vipla che invia le capsule allo scivolo. Le capsule sono poi convogliate al gruppo di sganciamento dove vengono prelevate dal vaso.
L’assenza delle capsule orientate in senso sbagliato è garantita dalla presenza di 3 gruppi di controllo ed espulsione, che tramite un getto d’aria laterale espellono le capsule facendole ricadere nella tramoggia.
Primo gruppo di controllo a fotocellula ed espulsione capsule sovrapposte.
Secondo gruppo di controllo con proximity-switch ed espulsione capsule aderite nel senso sbagliato.
Terzo gruppo di controllo con proximity-switch che effettua un’ulteriore verifica dell’eventuale presenza di capsule aderite nel senso sbagliato e provvede poi alla loro espulsione.
Segnalatore visivo di mancanza capsule nella tramoggia tramite fotocellula.
Controllo “troppo-pieno” su scivolo alimentazione capsule = arresto alimentatore.
Controllo “troppo-vuoto” su scivolo alimentazione capsule = arresto macchina.
Un sistema di controllo comanda la macchina in base al flusso delle capsule.
Scivolo per collegamento con la Capsulatrice.
Motorizzazione con variatore di velocità.
Quadro elettrico di comando in acciaio inox.
Fabbricazione in acciaio inox AISI 304 eccetto alcuni particolari che sono in materiale diverso idoneo al loro corretto funzionamento.
La macchina è registrabile per poter lavorare vasi/bottiglie in vetro e capsule tipo twist-off di diverse dimensioni.
Dopo l’avviamento e relative registrazioni la macchina non necessita dell’assistenza dell’operatore.
Fabbricazione in acciaio inox AISI 304 eccetto alcuni particolari che sono in materiale diverso idoneo al loro corretto funzionamento.
La macchina è registrabile per poter lavorare vasi/bottiglie in vetro e capsule tipo twist-off di diverse dimensioni.
Dopo l’avviamento e relative registrazioni la macchina non necessita dell’assistenza dell’operatore.
Dati tecnici
| Potenzialità: | 18.000 contenitori/ora circa con capsula diametro 53 mm |
| Potenza installata: | kW 3,2 |
| Lunghezza: | 3.700 mm (con alimentatore) |
| Larghezza: |
4.200 mm (con alimentatore)
|
| Dimensioni capsule: |
Ø mm 43 (con 4 alette) ÷ 110
|
| Dimensione contenitori: |
Ø mm 40 ÷ 140
|
|
h mm 40 ÷ 260
|
Disponibili su richiesta :
Canala con regolazione automatica mediante cilindri pneumatici per l’alimentazione di capsule da Ø 43 mm a Ø 110 mm e di capsule con altezza da 10 mm a 20 mm
Gruppo di sganciamento per capsule twist-off con da Ø 28 a 43 mm con 3 alette.
