Descrizione del macchinario
Principio di funzionamento
Durante la rotazione della macchina, in una prima fase tramite la camma di comando pistoni avviene il riempimento del cilindro aspirando il prodotto dal serbatoio; nella seconda fase il prodotto viene trasferito nel contenitore tramite un ugello collegato al corpo della valvola deviatrice.
La quantità del prodotto dosato è registrabile da quadro elettrico a mezzo di una camma motorizzata in base al tipo di contenitore che si sta lavorando.
A cambio formato effettuato, la precisione della dosata può essere raggiunta, se necessario, intervenendo sul pannello operatore anche con macchina in movimento.
Quando il contenitore è riempito viene inviato alla Capsulatrice / Tappatrice senza movimenti bruschi.
Caratteristiche Costruttive
- Basamento con piastra di supporto in acciaio al carbonio, struttura e rivestimento totale con portelli d’ispezione in acciaio inox AISI 304.

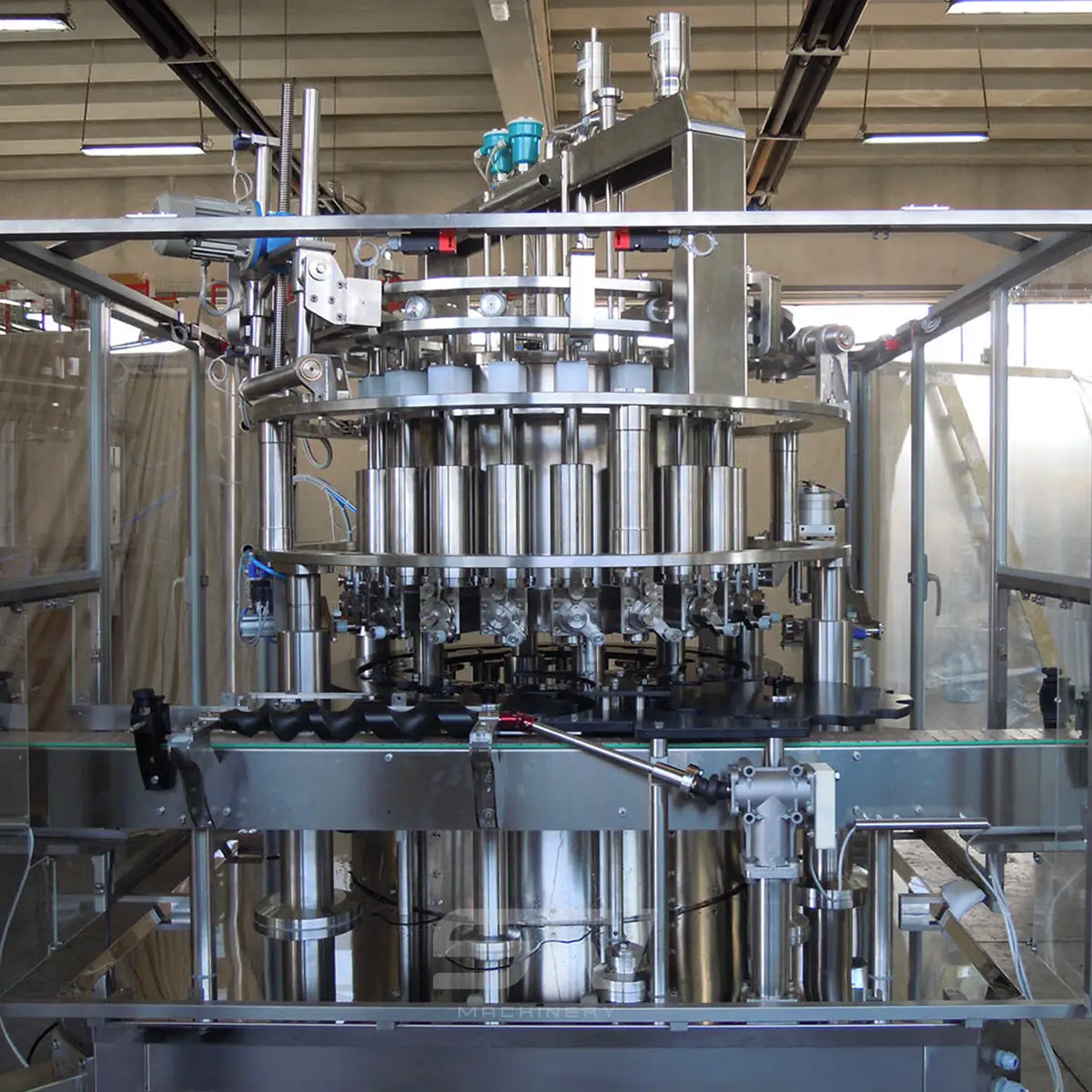

- Giostra rotante superiore porta-serbatoio prodotto e porta-pistoni con dispositivo elettromeccanico per la regolazione in altezza.
- Serbatoio del prodotto in acciaio INOX AISI 316 lucidato a specchio internamente con controllo di livello.

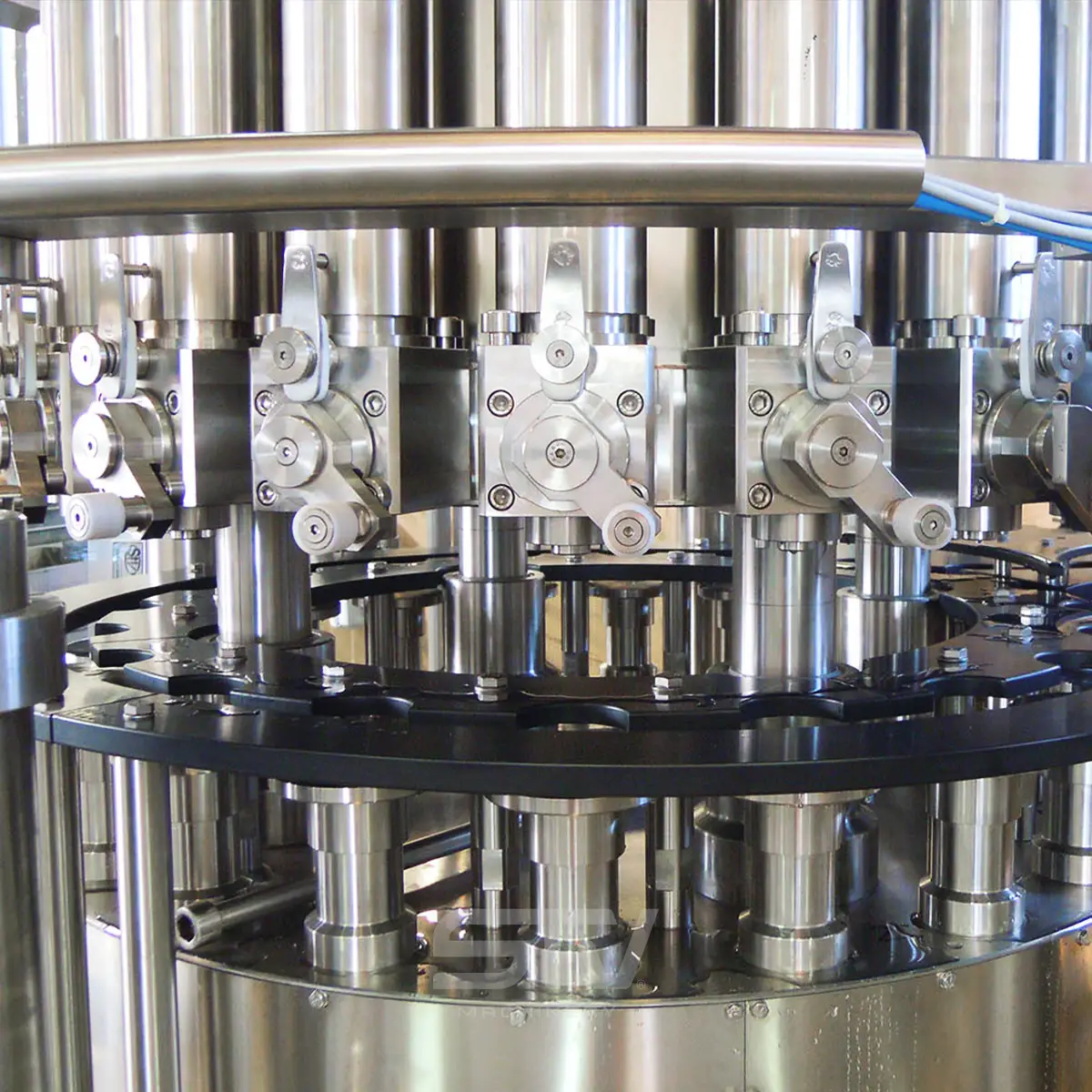

- Ogni unità dosante è composta da un cilindro coassiale di grosso spessore con relativi pistone, un corpo valvola in acciaio inox AISI 316 e un rubinetto in materiale speciale.
- Giostra rotante inferiore porta-contenitori.
N° 1 attrezzatura in dotazione per un formato di contenitore. - Cambio rapido dell’attrezzatura per un contenitore di formato diverso.
- Quadro elettrico di comando in acciaio inox.
- Protezione antinfortunistica a norme CE.

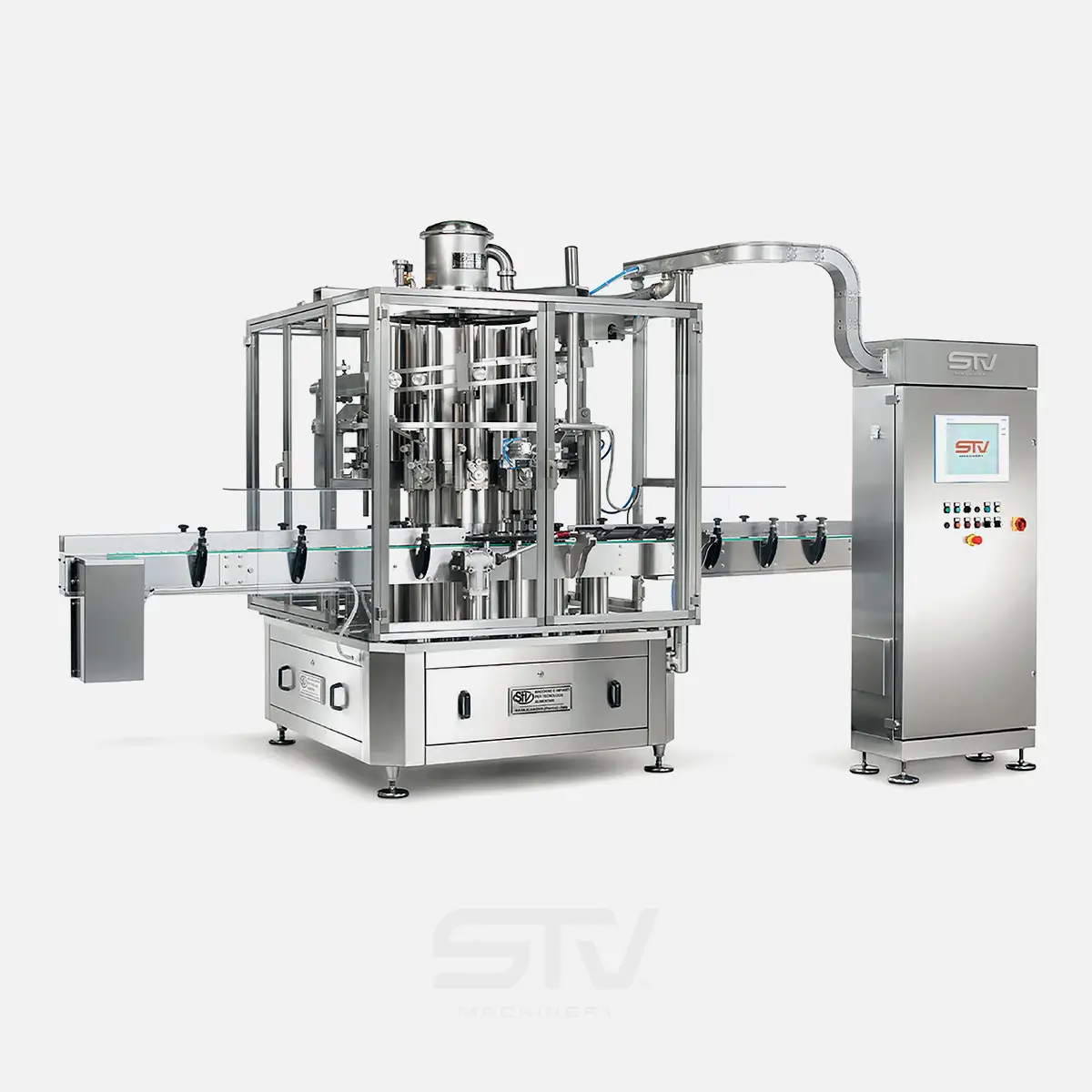

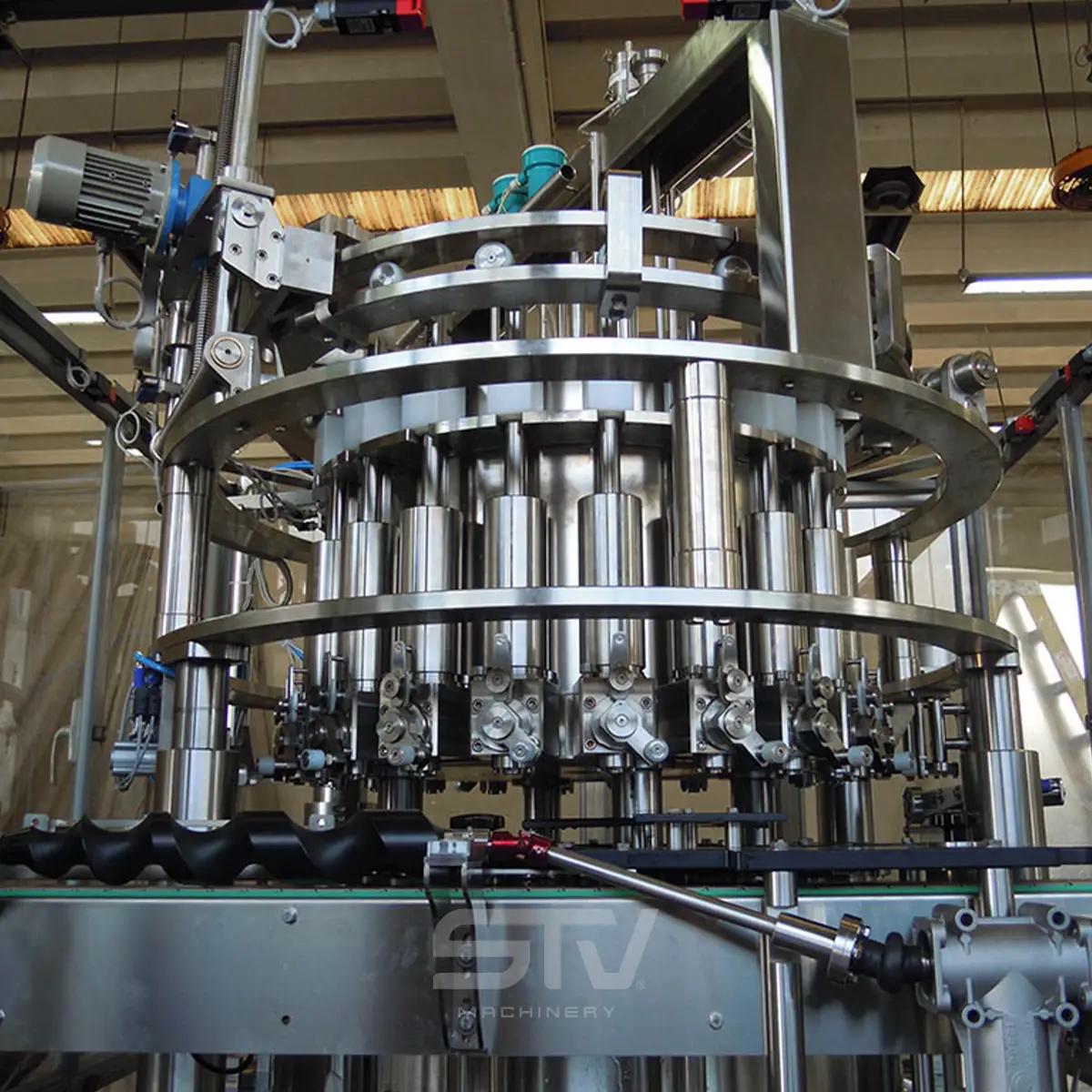

La versione base è rappresentata dal modello DRP, provvisto di giostra rotante inferiore con piattelli fissi porta-contenitori.
Optionals
PER PRODOTTI VISCOSI (tipo maionese o sughi densi) SONO DISPONIBILI DUE VERSIONI DI PISTON FILLER CHE CONSENTONO IL RIEMPIMENTO DAL FONDO DEL CONTENITORE, onde evitare l’eventuale formazione di bolle d’aria:
- Versione DRP/PMM con giostra rotante inferiore porta piattelli mobili azionati da una camma meccanica.
- Versione DRP/PME con giostra rotante inferiore porta piattelli mobili con alazapiattelli a gestione elettronica (brevetto STV).
Il sistema a gestione elettronica permette di effettuare il cambio formato automaticamente con ricette pre-impostate su un ampio pannello di comando tipo Touch–Screen.
Inoltre la quantità del prodotto dosato è registrabile micro metricamente anche con macchina in movimento.
Questo sistema consente un notevole risparmio di tempo nei cambi formati.
Dati Tecnici
| Potenzialità | media-elevata a seconda del n° di pistoni (6, 8, 12, 20, 24 e fino a 40) |
| Potenza installata | kW 3 circa |
| Lunghezza | 3.000 mm circa |
| Larghezza | 1.800 mm circa |
