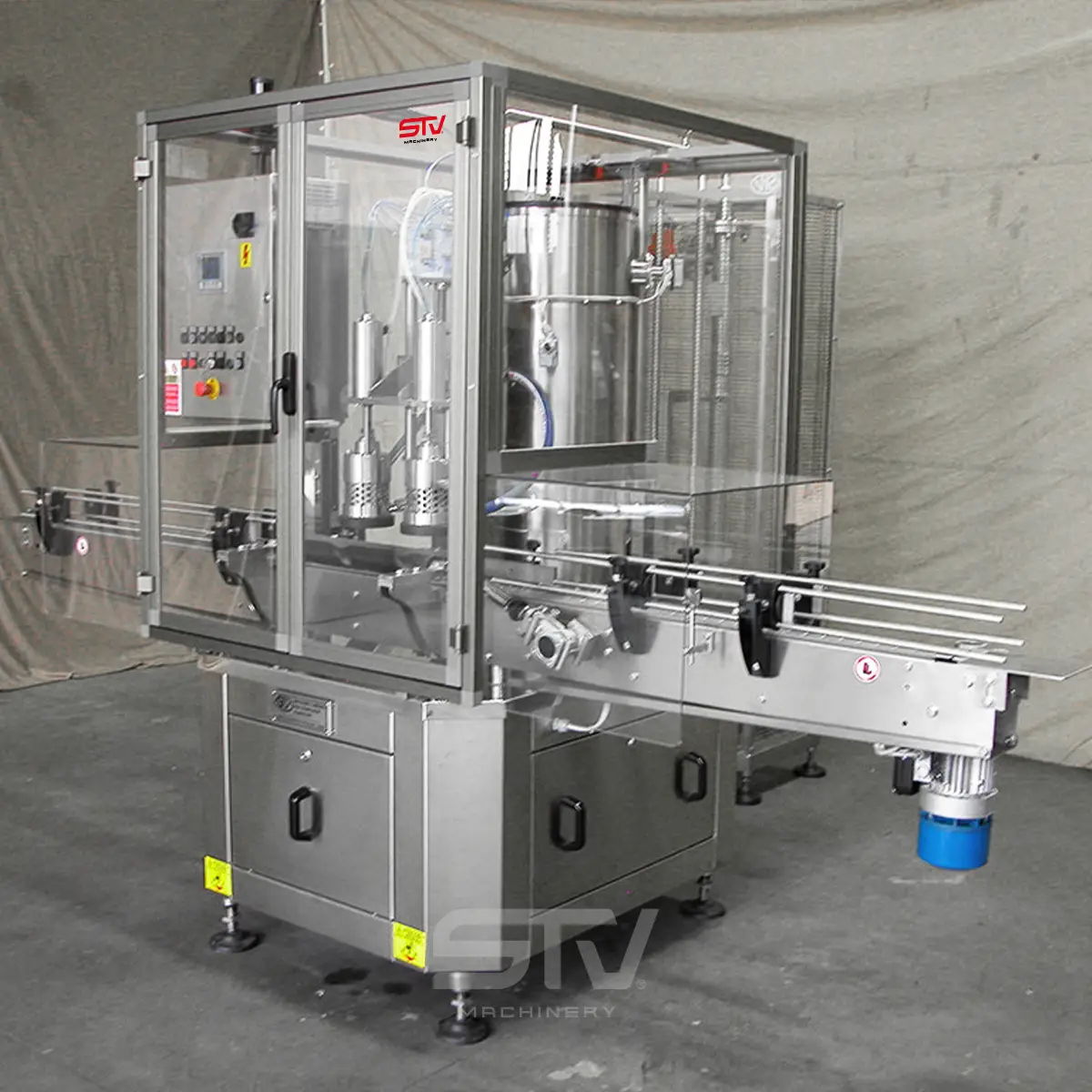

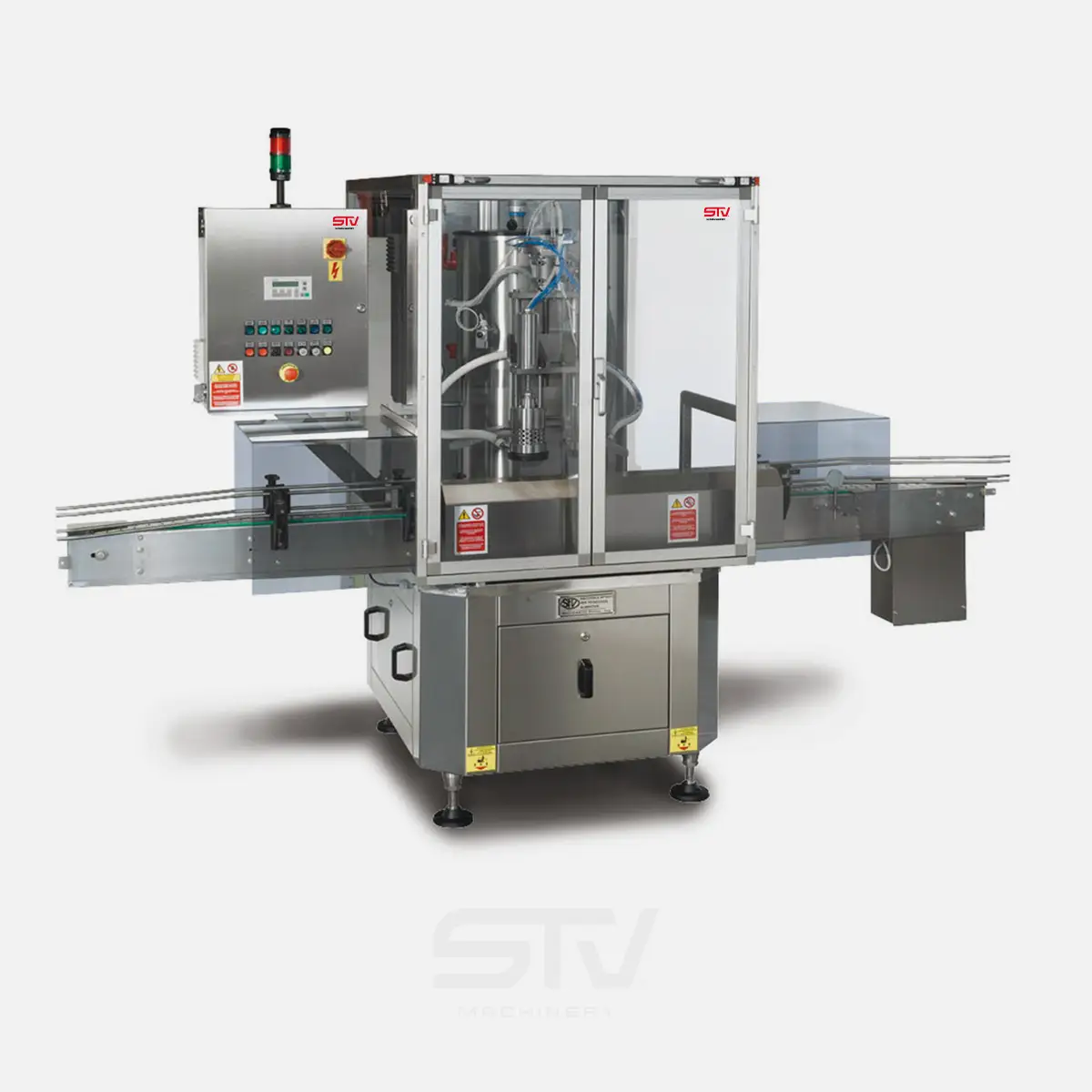

Descrizione del macchinario
Principio di funzionamento
I contenitori riempiti di prodotto solido tramite Tavolo il Riempimento motorizzato o la Riempitrice a Vibrazione mod. RPN vengono alimentati tramite nastro trasportatore e gruppo di posizionamento contenitori sotto le valvole di colmatura con coclea in polizene e supporti regolabili a seconda del diametro dei contenitori.
A questo punto le valvole, mediante cilindro pneumatico, scendono e si posizionano sui contenitori, iniziando in tal modo le operazioni di colmatura così riassunte:
- Formazione del vuoto
- Colmatura
- Interruzione del vuoto mediante contatto con l’aria ambiente.
Terminata l’operazione di colmatura, i contenitori vengono convogliati dal trasportatore d’uscita alla Capsulatrice.
Cambio rapido dell’attrezzatura per contenitore di diametro e altezza diversi.
Dopo l’avviamento e le relative regolazioni la macchina non necessita dell’assistenza dell’operatore.
Caratteristiche Costruttive
- Basamento con piedi di appoggio regolabili in altezza, piastra di supporto in acciaio al carbonio, struttura e rivestimento totale con portelli d’ispezione in acciaio inox. Il basamento racchiude una pompa per vuoto ad anello liquido ed il gruppo trattamento aria completo di elettrovalvole.

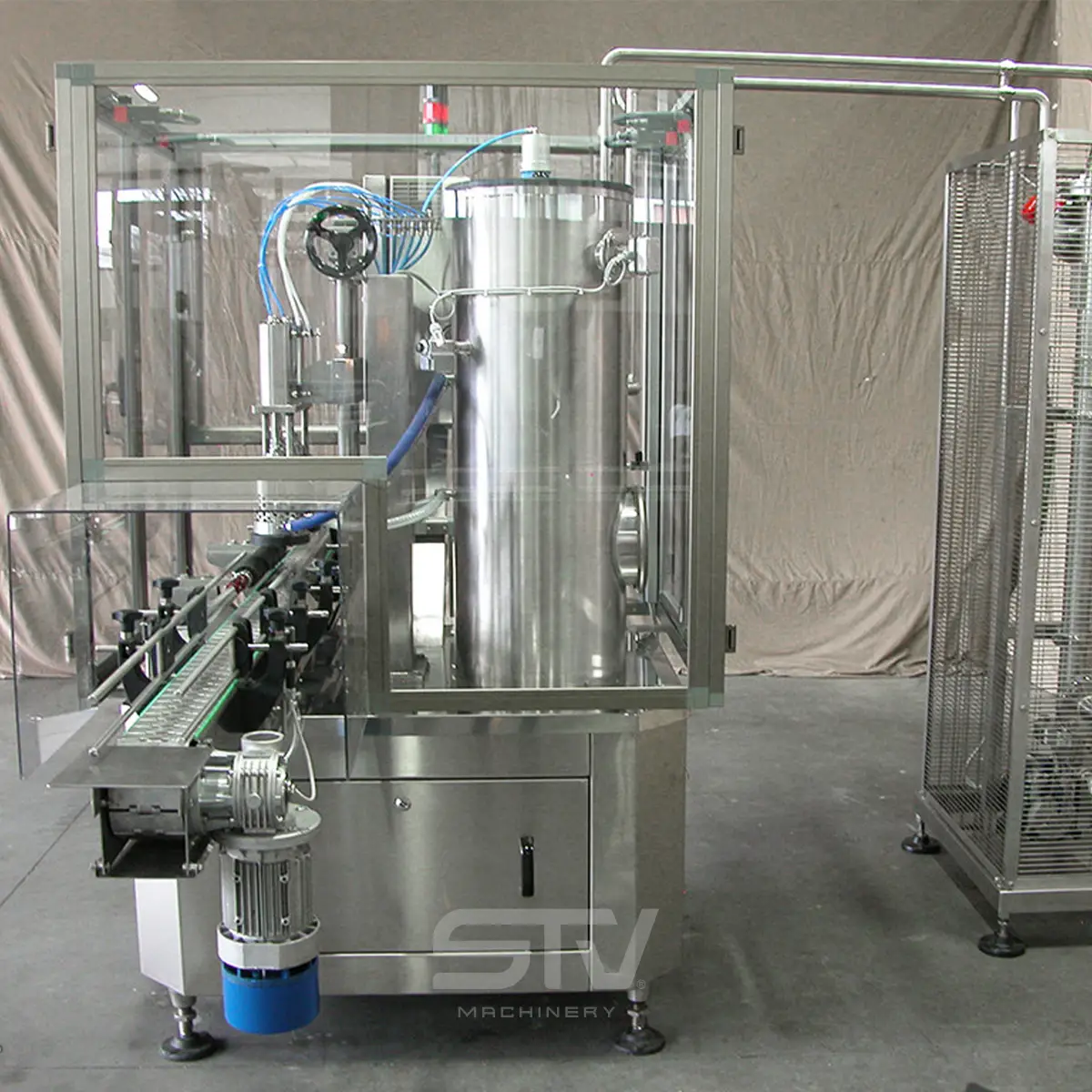

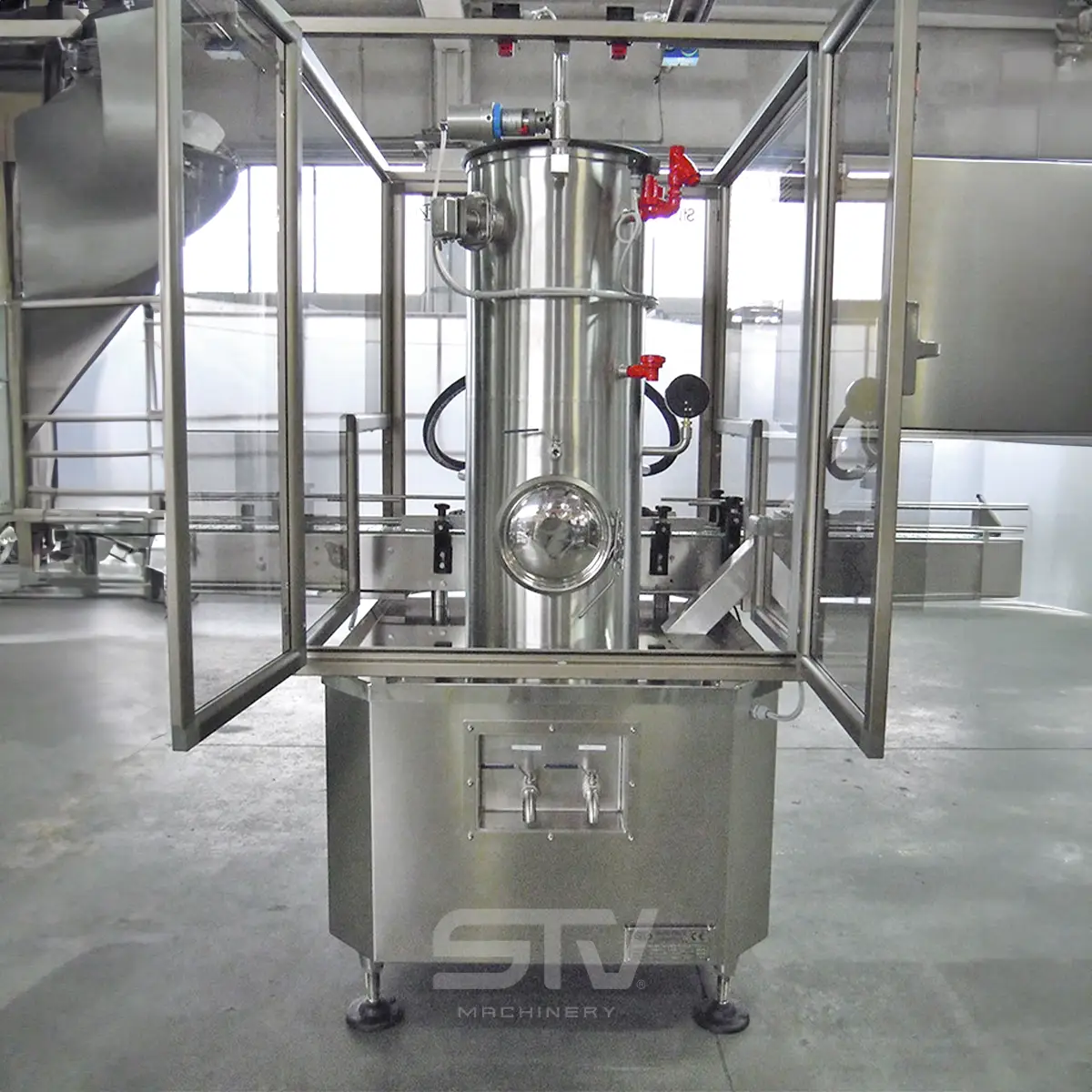

- Serbatoio del vuoto collegato alla pompa, completo di vuotometro, boccaporto per il lavaggio e valvola di scarico.
- Serbatoio del liquido di governo con galleggiante per il controllo del livello.

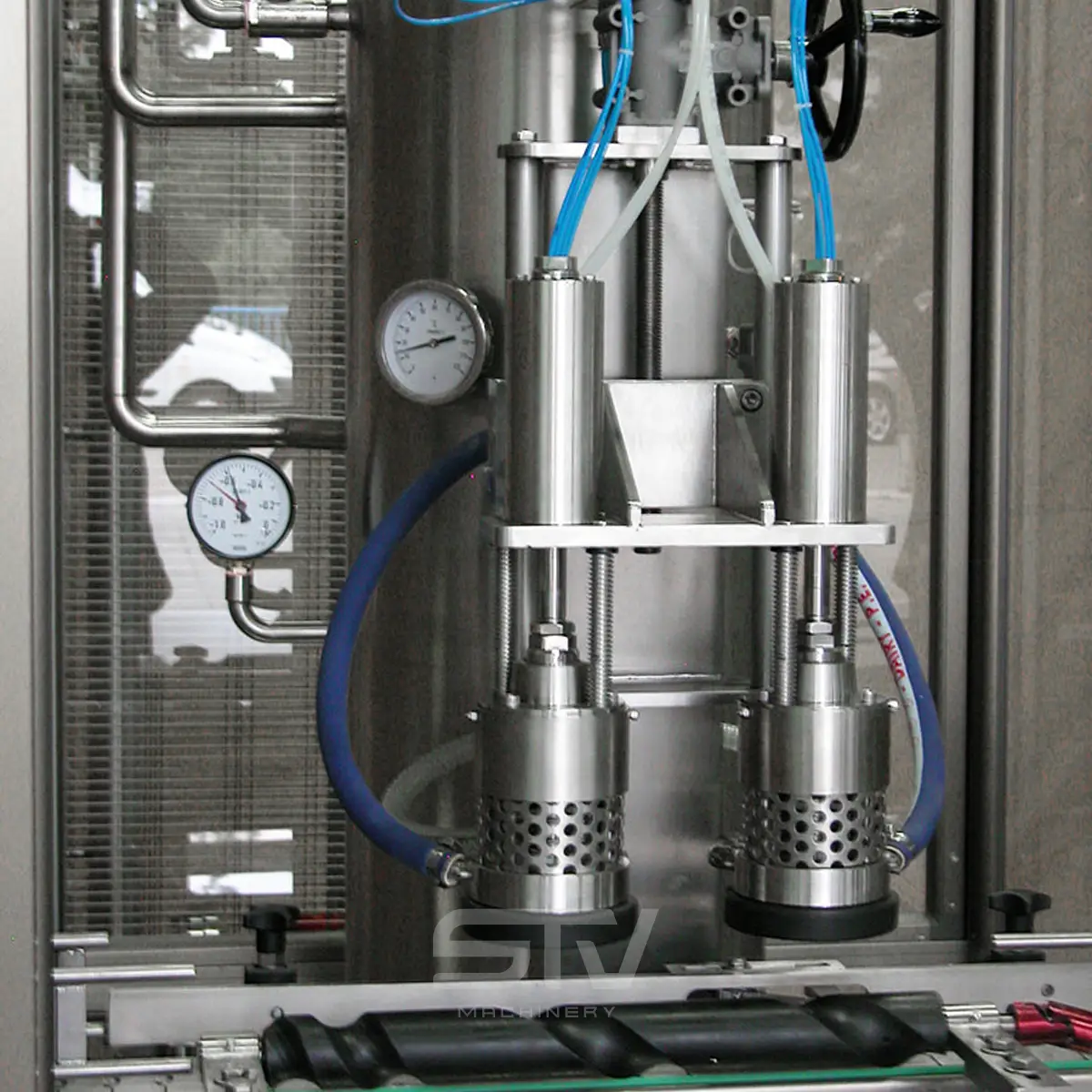

- N. 2 valvole speciali (brevetto STV) senza tenute striscianti e collegate con tubi flessibili al serbatoio del vuoto ed al serbatoio del liquido di governo.

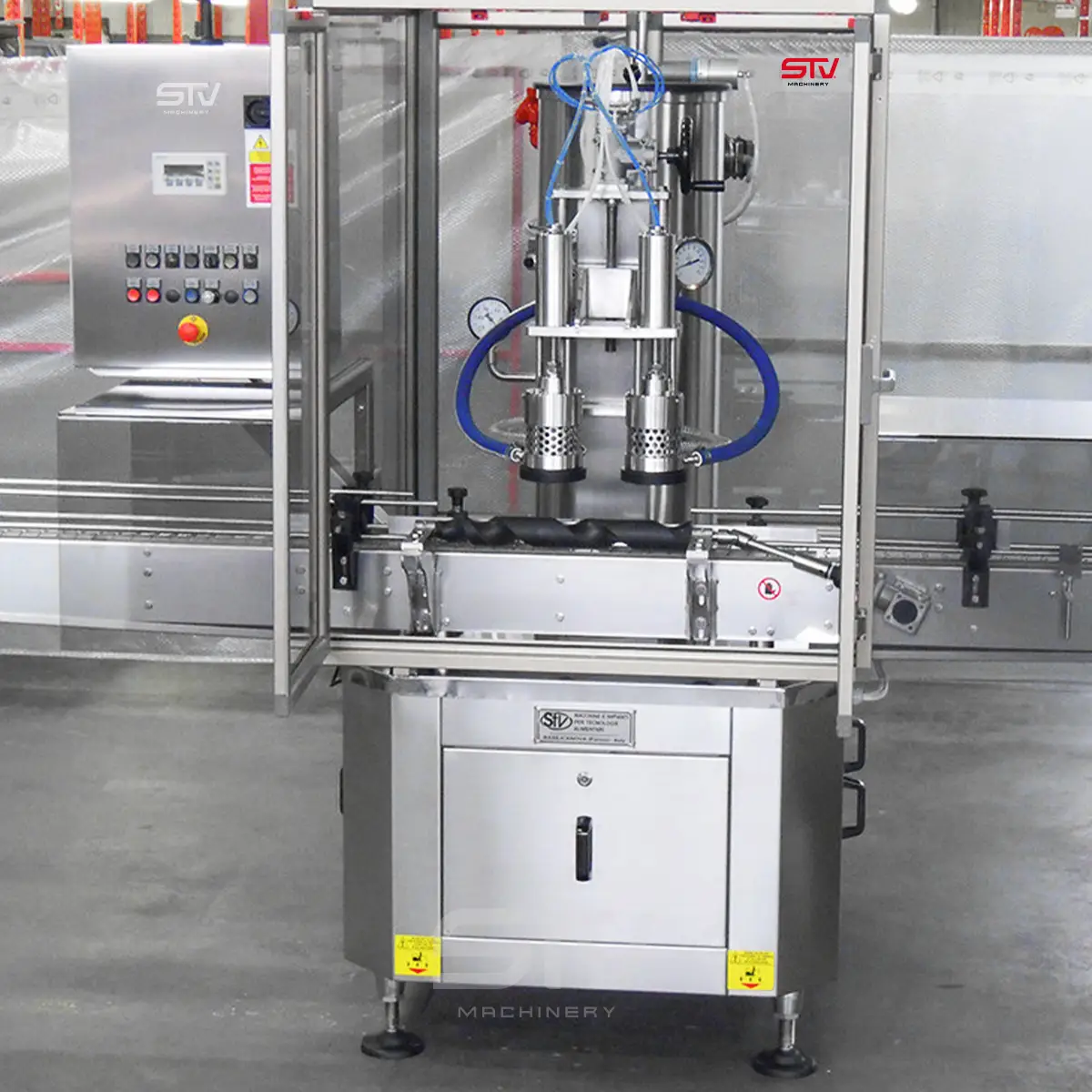

- Gruppo valvole completo di cilindri pneumatici di salita e discesa delle stesse, montato su colonna portante, con dispositivo meccanico per la regolazione in altezza mediante volantino.
- Trasportatore con catena table top in acciaio inox montata su listelli di materiale antifrizione e guide di contenimento regolabili.
- Un’unica motorizzazione che provvede al movimento di tutte le parti meccaniche.
- Predisposizione della macchina ad essere alimentata tramite pompa o per gravità.
- N° 1 coclea fornita in dotazione per un formato di contenitore.
- Quadro elettrico di comando in acciaio inox.
- Fabbricazione in acciaio inox AISI 304 eccetto alcuni particolari che sono in materiale diverso idoneo al loro funzionamento.
- Protezione antinfortunistica a norme CE.
Dati Tecnici
Potenzialità | 1000 contenitori /ora circa da 314 ml |
Potenza installata | kW 3,60 circa |
Lunghezza | 3.000 mm |
Larghezza | 1.100 mm |
