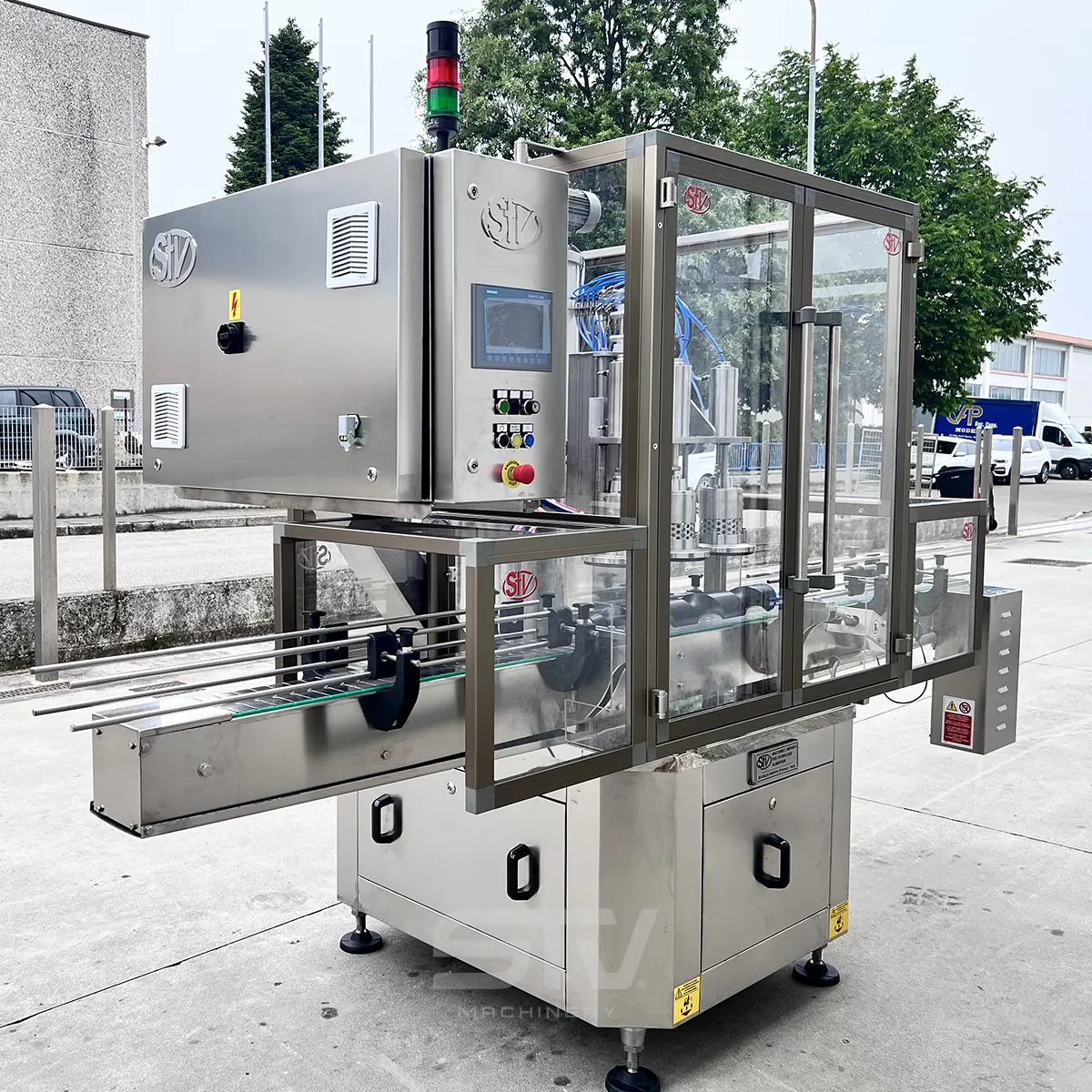

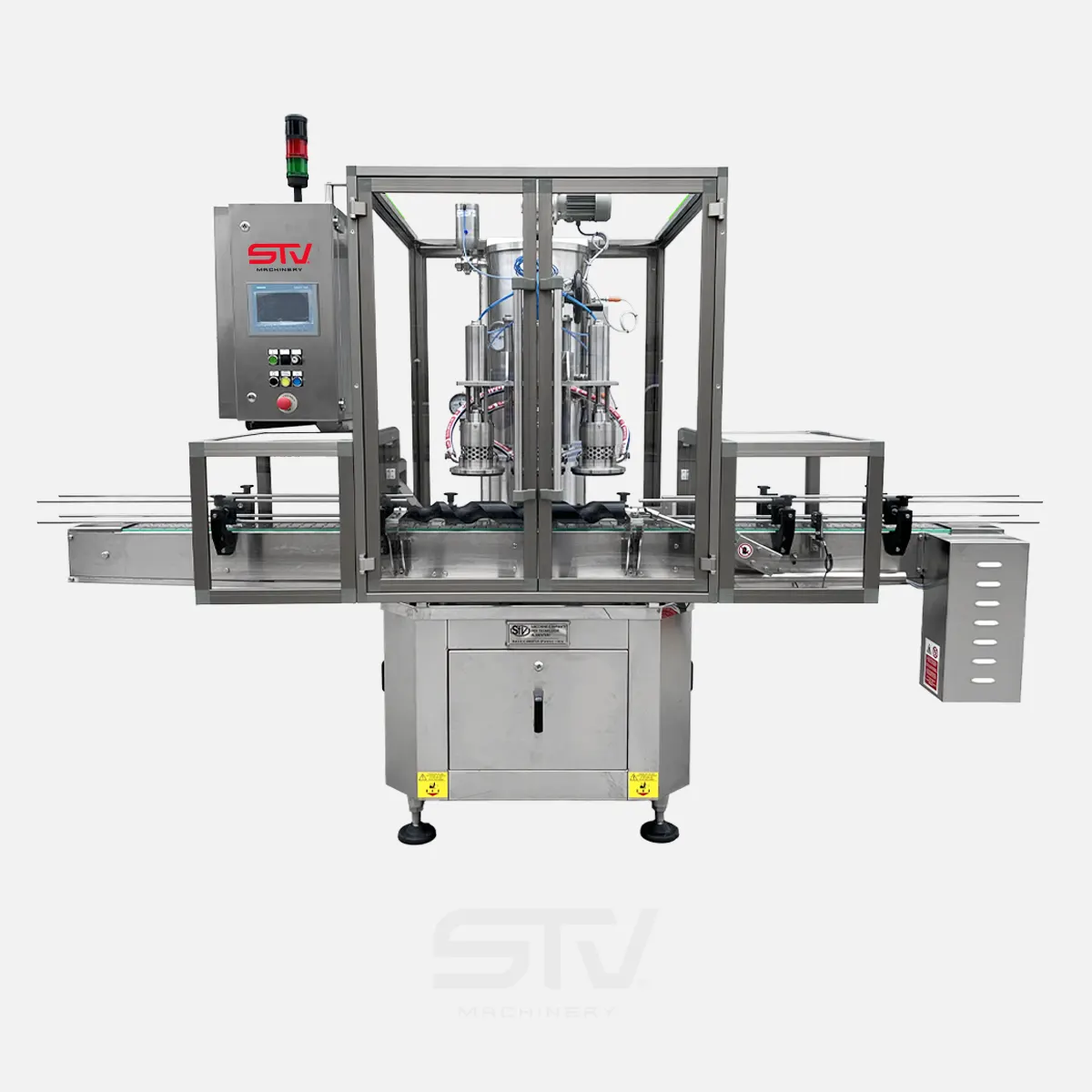

Colmatrice Sottovuoto Lineare Mod. LV3

Descrizione del macchinario

Principio di funzionamento

I contenitori riempiti di prodotto solido tramite Tavolo il Riempimento motorizzato o la Riempitrice a Vibrazione mod. RPN vengono alimentati tramite nastro trasportatore e gruppo di posizionamento contenitori sotto le valvole di colmatura con coclea in polizene e supporti regolabili a seconda del diametro dei contenitori.

A questo punto le valvole, mediante cilindro pneumatico, scendono e si posizionano sui contenitori, iniziando in tal modo le operazioni di colmatura così riassunte:

Formazione del vuoto
Colmatura
Interruzione del vuoto mediante contatto con l’aria ambiente.

Terminata l’operazione di colmatura, i contenitori vengono convogliati dal trasportatore d’uscita alla Capsulatrice.
Cambio rapido dell’attrezzatura per contenitore di diametro e altezza diversi.
Dopo l’avviamento e le relative regolazioni la macchina non necessita dell’assistenza dell’operatore.

Scarica la scheda del macchinario

Caratteristiche Costruttive

Basamento con piedi di appoggio regolabili in altezza, piastra di supporto in acciaio al carbonio, struttura e rivestimento totale con portelli d’ispezione in acciaio inox. Il basamento racchiude una pompa per vuoto ad anello liquido ed il gruppo trattamento aria completo di elettrovalvole.
Serbatoio del vuoto collegato alla pompa, completo di vuotometro, boccaporto per il lavaggio e valvola di scarico.
Serbatoio del liquido di governo con galleggiante per il controllo del livello.

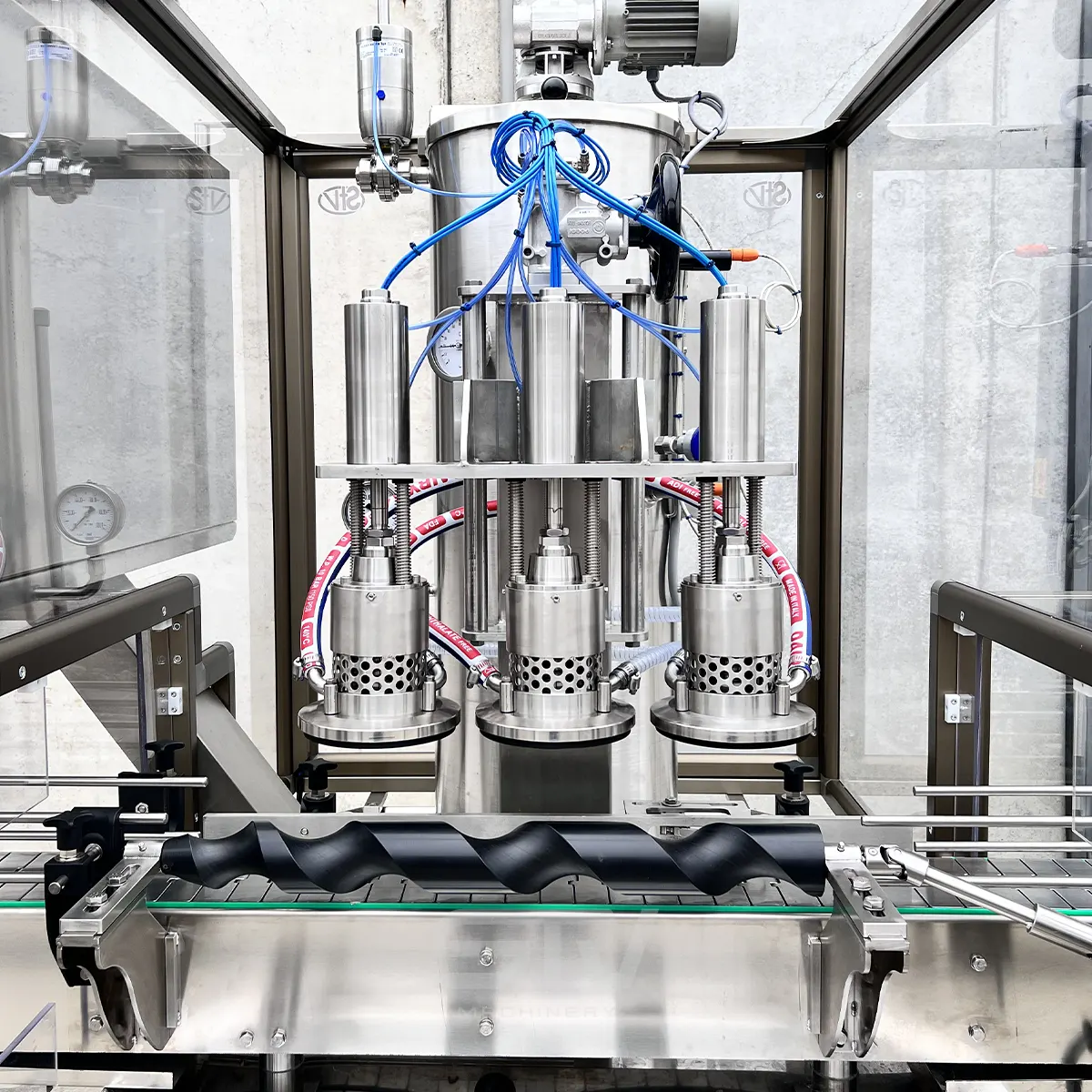

N. 3 valvole speciali (brevetto STV) senza tenute striscianti e collegate con tubi flessibili al serbatoio del vuoto ed al serbatoio del liquido di governo.
Gruppo valvole completo di cilindri pneumatici di salita e discesa delle stesse, montato su colonna portante, con dispositivo meccanico per la regolazione in altezza mediante volantino.
Trasportatore con catena table top in acciaio inox montata su listelli di materiale antifrizione e guide di contenimento regolabili.
Un’unica motorizzazione che provvede al movimento di tutte le parti meccaniche.
Predisposizione della macchina ad essere alimentata tramite pompa o per gravità.
N° 1 coclea fornita in dotazione per un formato di contenitore.
Quadro elettrico di comando in acciaio inox.
Fabbricazione in acciaio inox AISI 304 eccetto alcuni particolari che sono in materiale diverso idoneo al loro funzionamento.
Protezione antinfortunistica a norme CE.
